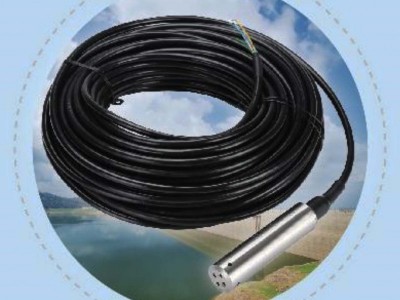

點擊圖片查看原圖智能液位變送器是一種投入式液位測量儀表，電路模塊帶有電源反接保護、寬電壓供電，投入式結構全不銹鋼密封，極簡的V/I轉換方案，超高穩定性，大大提高了產品的可靠性。
產品系列豐富，廣泛應用于工業過程、水文水利、地質勘探等行業的液位測量。
系列主要特點
l 高品質硅壓阻測量元件
l 數字化補償、無因機械振動電位器造成的偏移
l 電源反接保護、過電壓保護
l 抗浪涌、電磁干擾
l 全不銹鋼密封結構，IP68防護
技術參數
主要性能指標 | |
測量精度 | ±0.5% F·S |
量 程 | 0～10 mH2O…300 mH2O |
長期穩定性 | 0.5%F·S/年 |
過載能力 | 2X F·S |
負載能力 | (U-9)/0.02（Ω） |
溫度特性 | |
補償溫度 | 0～70℃ |
工作溫度 | -10～80℃ |
溫度漂移 | 零位： 0.05%F.S/℃ |
滿量程：0.05%F.S/℃ | |
存貯溫度 | -40～125℃ |
電氣特性 | |
供電電壓 | DC9～30V （典型24V） |
電源保護 | 防反接、過電壓保護 |
輸出方式 | 兩線制4～20mA |
結構特性 | |
測量介質 | 與不銹鋼、氟橡膠、聚乙烯兼容 |
壓力接口 | 不銹鋼保護帽或G1/2、M20*1.5外螺紋 |
殼體材質 | 不銹鋼1Cr18Ni9Ti、316L可選 |
電纜材質 | PE |
環境特性 | |
防護等級 | IP68 |
防爆等級 | ExiaⅡC T6 |
絕 緣 | 100MΩ@50V |
振 動 | 20g, 20～5000Hz |
沖 擊 | 20g, 11ms |
電氣連接
兩線制4～20mA電流環接口，采用DC24V電源供電，紅線接電源正極、藍線接電源負極，屏蔽層接大地。
序號 | 線色 | 定義 |
1 | 紅 | DC12-24V+ |
2 | 藍 | 4～20mA輸出（GND） |
典型應用
圖1 4～20mA應用
機械結構（尺寸單位:mm）
選型指南
智能液位變送器 | ||||||
量程 | 0～300 mH2O | |||||
[0~X] mH2O L | X-液位量程，L-電纜長度 | |||||
代碼 | 輸出信號 | |||||
C1 | 4～20mA | |||||
代碼 | 結構件材質 | |||||
殼體 | 膜片 | 過程連接 | ||||
S1 | 不銹鋼 | 316L | 不銹鋼 | |||
S2 | 316L | 316L | 316L | |||
S3 | 316L | 鉭 | 316L | |||
代碼 | 其它參數 | |||||
M1 | 端面密封M20*1.5外 | |||||
M2 | 水線密封M20*1.5外 | |||||
G2 | G1/2外螺紋 | |||||
FL | 固定法蘭 | |||||
LM | 限流保護 | |||||
[0～10] mH2O 6 | C1 | S2 | FL | 完整型號示例 | ||
3.4.
氣管及保護管的固定安裝及檢查點的設置
a) 保護管可采用DN25以上的鍍鋅管、PVC管、金屬波紋管。
b) 保護管必須沿路固定，可采用開槽掩埋、管箍固定或水泥封包的方式。
c) 保護管的折彎處建議采用DN25以上的金屬波紋管，使折彎處盡量平滑過渡，確保氣管
不會折損。
d) 設置檢查點：當氣管長度比較長時，需要設置氣管檢查點，以檢查氣管是否有老化或
破損現象?？梢苑浅７奖愕夭捎萌嵝缘慕饘俨y管來進行設置檢查點。
